功能

测量

输出

备注

直流电压

0～50V（上屏±30V）

0～10V

2路测量

直流电流

0～24mA（上屏±24mA）

0～24mA

2路测量

频率

1.000Hz～100.00kHz

0.00Hz～20.000kHz

电阻

0～3200Ω

0～3200Ω

2路测量

直流毫伏

0～100mV（上屏±200mV）

0 ～ 100mV

2路测量

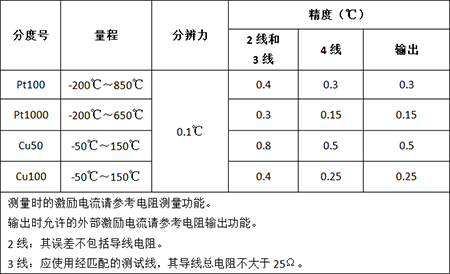

热电阻

Pt100、Pt1000、Cu50、Cu100

Pt100、Pt1000、Cu50、Cu100

热电偶

E、J、K、T、B、R、S、N

E、J、K、T、B、R、S、N

其他

隔离的回路电源，步进输出，斜率输出，阶跃输出， 自定义量程

测量量程

最大测量范围

分辨力

精度（读数的%+计数）

28V

（显示屏上部）

-33V～33V

0.001V

0.025+2

200mV

（显示屏上部）

-80mV～80mV

0.001mV

0.025+20

-200mV～200mV

0.01mV

0.025+2

50V

（显示屏下部）

-1V～60V

0.001V

0.02+2

100mV

（显示屏下部）

-15mV～80mV

0.001mV

0.02+20

80mV～125mV

0.01mV

0.02+2

输出量程

最大输出范围

分辨力

精度（读数的%+计数）

100mV

-15mV～99.999mV

0.001mV

0.02+20

100mV～125mV

0.01mV

0.02+2

10V

0～11V

0.001V

0.02+2

-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。

输入电阻：＞1MΩ。

测量量程

最大测量范围

分辨力

精度（读数的%+计数）

20mA

（显示屏上部）

-24mA～24mA

0.001mA

0.025+2

20mA

(显示屏上部环路电流)

0～24mA

0.001mA

0.025+2

20mA

（显示屏下部）

0～24mA

0.001mA

0.02+2

-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。

最大负载：1mA或1kΩ；输入电阻:＜100Ω。

输出量程

最大输出范围

分辨力

精度（读数的%+计数）

20mA

0～24mA

0.001mA

0.02+2

20mA

（变送器模拟）

0～24mA

0.001mA

0.02+2

-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。

最大负载电压：20V，相当于20mA电流在1000Ω负载电阻上的电压。

测量量程

最大测量范围

分辨力

精度（Ω）

2线3线

4线

400Ω

0～440Ω

0.01Ω

0.15

0.10

3200Ω

420Ω～3600Ω

0.1Ω

1.0

0.5

输出量程

最大输出范围

分辨力

外部激励电流

精度（Ω）

400Ω

0～440Ω

0.01Ω

0.40mA～3.30mA

0.15

3200Ω

400～3600Ω

0.1Ω

0.1mA～0.6mA

0.50

-10℃～18℃，+28℃～55℃的温度系数：±0.005%FS/℃。

测量时的激励电流：

400Ω：0.4mA±10%；

3200Ω：0.2mA±10%。

2线：其误差不包括导线电阻。

3线：应使用经匹配的测试线，其导线总电阻不大于25Ω。

测量量程

最大测量范围

分辨力

精度（读数的%+计数）

100Hz

1~99.999Hz

0.001Hz

0.01+1

1000Hz

100~999.99Hz

0.01Hz

10kHz

1k~9.9999kHz

0.1Hz

100kHz

10k~99.999kHz

1Hz

灵敏度：10Hz～10kHz，Vp-p≥1V；其余Vp-p≥2V。

波形：方波，其他波形的误差需另加5个计数，可直接测量市电频率。

输出量程

最大输出范围

分辨力

精度（读数的%+计数）

200Hz

0~200Hz

0.01Hz

0.01+1

2000Hz

0~2000Hz

0.1Hz

20kHz

0~20kHz

1Hz

输出幅度：≥4.5Vp-p；

波形：方波。
